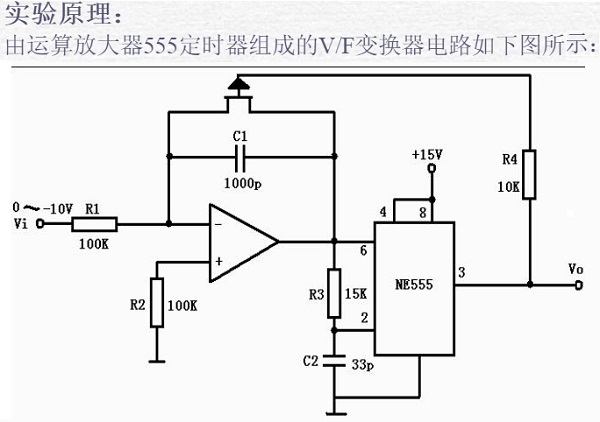

vf變換器其工作原理是:555定時器輸出近15伏時,3CJE截止,運放輸出完成積分運算,當運放的輸出上升到10伏時,555定時器輸出變為低電平(0伏)3CJE開始導通,運放輸出電壓迅速下降輸出電壓下降到5伏時,555定時器輸出又變為15伏(高電平),3CJE再次截止,運放的輸出電壓又開始積分上升。如此反復,形成震蕩。
輸入電壓ⅵ越大,積分電流Vi/R1就越大，運放的輸出電壓上升越快,55定時器輸出方波頻率越高。經分析,輸出頻率的公式為f=Vi/1OR1C1。
vf變換器實驗元器件：
集成運放 uA741 1片
集成定時器 NE5551片
電阻 100K 2只, 15K 1只, 10K 1只
電容 1000pF 1只, 33pF 1只
場效應管 P736CJ 1只
