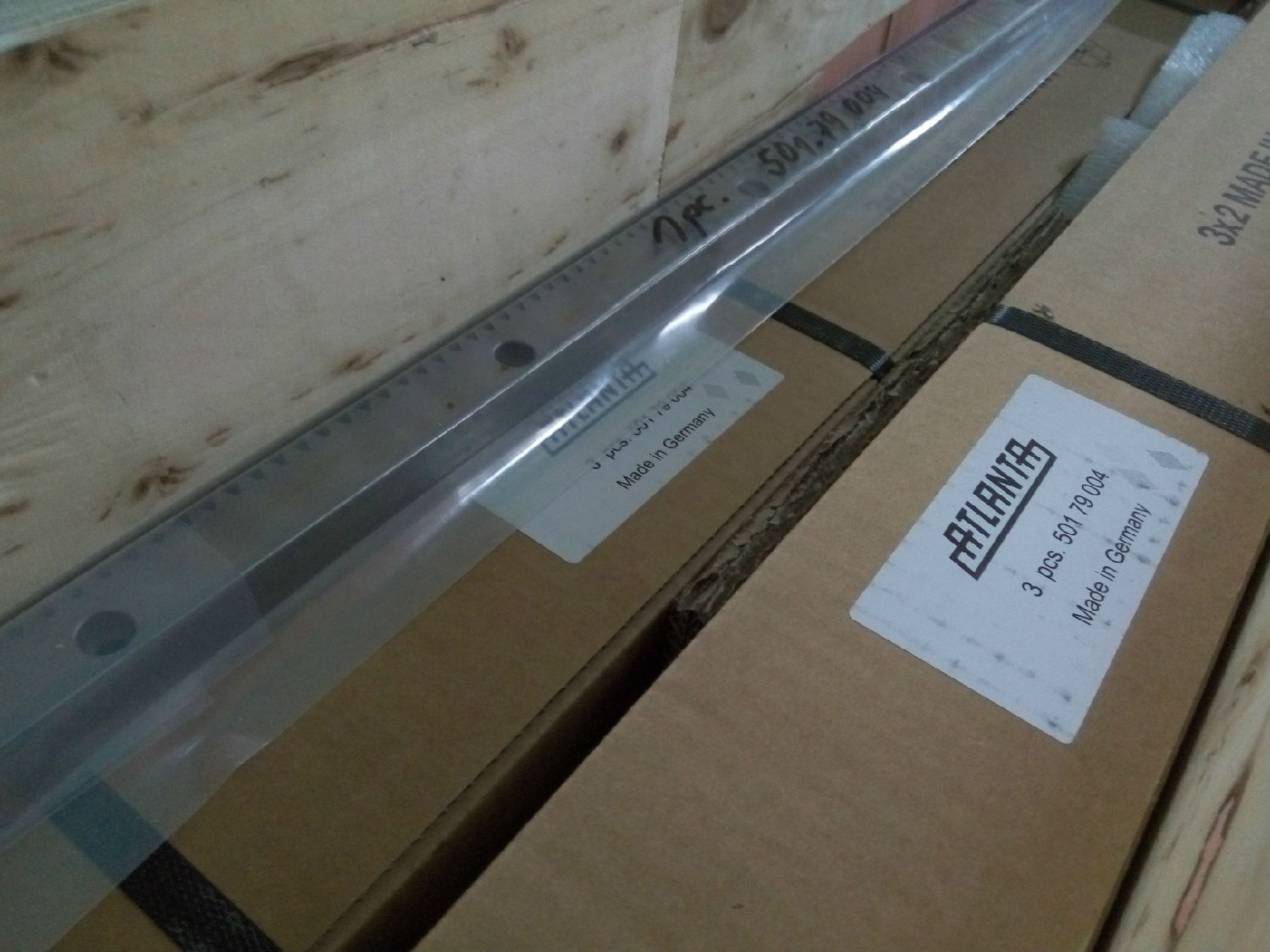

ATLANTA/亞特蘭高精度齒條
亞特蘭為滿足市場的需求擴展了新的齒條產品線，新的高精度DIN4和5級齒條加入，新齒條在一個受控環境內精確地加工生產。
四個精度等級的齒條都可以供應，節距誤差低于0.012毫米每米。這讓機械設計工程師有更加靈活的選擇空間，來完成所需要精度的應用。
這些齒條同樣也有直齒和斜齒版本，模數2~12，長度由0.5米至2米。這些齒條是要求在整個行程范圍內整體齒節距誤差精度高的理想選擇。
由于高精度的齒節距誤差，所以可以取消電子補償，高平行度在沒有預加載扭矩情況下達到非常低的背隙。使用我們的消息齒輪軸，可以實現超高精度零背隙傳動。
新型StrongLine系列齒條采用創新的滲碳淬火過程，增加了齒條的強度，無論齒面還是齒條的安裝面和底部，最大限度的提高功率密度，剛度和性能。
由于功率密度的提升，現在用一個比傳統型齒條的外形尺寸更小的齒條就可以完成工作，性能可能還會超過現有系統。
齒條種類 | 精度等級 | 齒條模數 | GTf節距誤差 每1000 mm | 可選長度 |
高精度 | DIN 7 | 模數 2.0 到10.0 | < 0.052 mm | 1.0 m |
DIN 6 | 模數 1.5 到12.0 | < 0.036 mm | 0.5 至 2.0 m | |
超高精度 | DIN 5 | 模數 2.0 到 4.0 | < 0.026 mm | 0.5 和 1.0 m |
DIN 3 | 模數 5.0 到12.0 | < 0.012 mm | 1.0 m |
精度等級表示齒條齒的精度，從而影響齒輪齒條副的定位精度，間隙和噪聲水平等。
斜齒齒條：
齒條模數 | 齒條型號 | |||
DIN 3 級 | DIN 5級 | DIN 6級 | DIN 7級 | |
模數 1.5 | --- | --- | 29.15.105 | --- |
模數 2.0 | --- | 29.20.104 | 29.20.100 | 29.20.107 |
模數 3.0 | --- | 29.30.101 | 29.30.100 | 29.30.107 |
模數 4.0 | --- | 29.40.101 | 29.40.100 | 29.40.107 |
模數 5.0 | 48.50.105 | --- | 29.50.105 | 29.50.107 |
模數 6.0 | 48.60.105 | --- | 29.60.105 | --- |
模數 8.0 | 48.80.105 | --- | 29.80.105 | --- |
模數 10.0 | 48.10.105 | --- | 29.10.105 | --- |
模數 12.0 | 48.12.105 | --- | 29.12.105 | --- |
直齒齒條：
齒條模數 | 齒條型號 | |
DIN 3 | DIN 6 | |
模數 2.0 | --- | 28.20.100 |
模數 3.0 | --- | 28.30.100 |
模數 4.0 | --- | 28.40.100 |
模數 5.0 | 46.50.105 | 28.50.105 |
模數 6.0 | 46.60.105 | 28.60.105 |
模數 8.0 | 46.80.105 | 28.80.105 |
模數 10.0 | 46.10.105 | 28.10.105 |
模數 12.0 | 46.12.105 | 28.12.105 |
