方向控制閥用于氣動系統，以引導或阻止壓縮空氣或油流向其設備。它們可能是氣動系統中最常用的元件，可用于例如驅動氣缸、較大的工業閥門或氣動工具。閥門可以有兩個或多個端口并實現各種回路功能。閥門的功能和行為可以用符號表示。然而，該符號并不能解釋閥門的結構。方向控制閥可以通過不同方式啟動，例如手動啟動或電磁閥啟動。
方向控制閥與調節控制閥：
控制閥主要以其可調節性和節流能力而聞名。但是方向控制閥或DCV是控制管道內液體流動方向的類型。

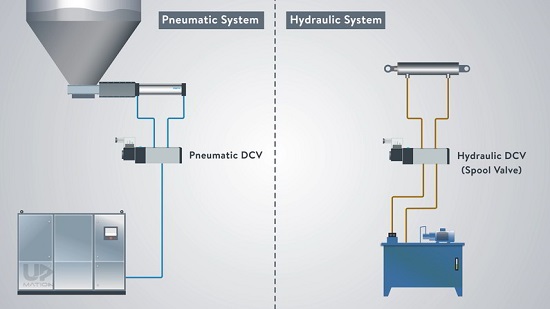

方向控制閥用于氣動和液壓流量控制系統。所以有氣動換向閥和液壓換向閥。有時，液壓方向控制閥也稱為滑閥。
方向控制閥組件：

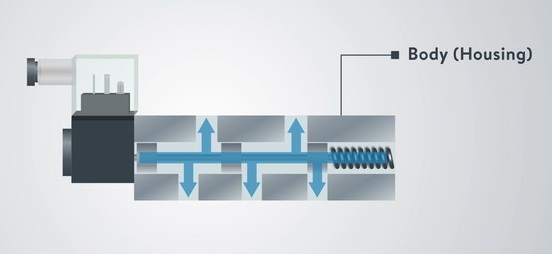

首先，是控制閥的主體或外殼，其中有空氣流經它們的路徑。

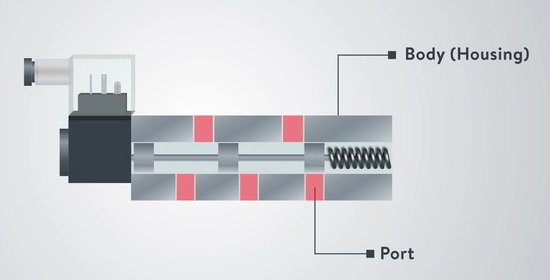

閥體上有一些加工孔，稱為端口。

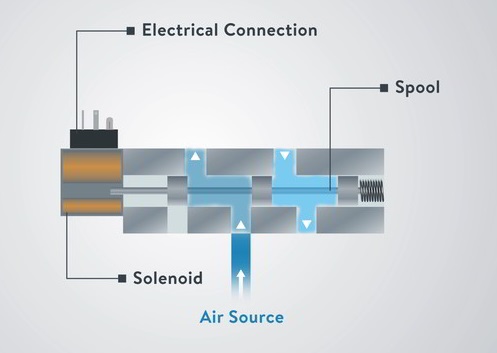

在外殼內，有一個移動部件，可將空氣引導至閥門的不同端口并阻止其他端口。該移動部件通常稱為閥芯。使閥芯在外殼內移動的組件是一個電動電磁閥。
方向控制閥的工作原理（5/2電磁閥）：

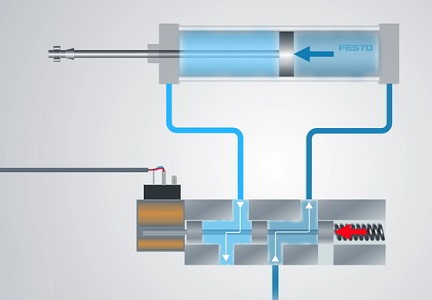

當DCV的閥芯處于中性或靜止位置并且電磁閥通過PLC卡的命令通電時，線圈將推動閥芯，從而擠壓另一側的彈簧。結果，氣缸的活塞縮回并向右側移動。
只要PLC的命令保持在電磁閥上，閥芯的位置將保持靜止，壓縮空氣將使活塞保持其最后的位置。一旦PLC取消命令，彈簧就會將閥芯返回到其第一個位置，并且空氣路徑將改變。因此，活塞后面的空氣將通過閥門排氣口排入大氣。
現在，是時候學習如何命名方向控制閥以及如何閱讀它們的圖形符號了。
以上就是關于方向控制閥的簡單內容介紹，更多控制閥詳情，可以在線咨詢博揚智能客服，或者撥打網頁最下方的聯系電話，我們將竭誠為您服務。博揚智能15年合作銷售德國倍加福槽型光電開關和日本藤倉氣缸等國際自動化品牌產品，在新能源和醫療設備等機械制造行業積累了豐富的應用經驗。
