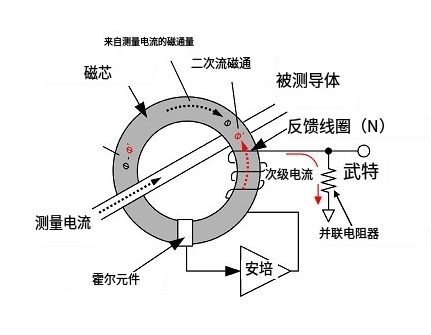

磁通門電流傳感器是一種通過測量電流，引起的磁場變化來檢測電流的傳感器，它由一個磁通門和一個放大電路組成。磁通門是一個磁性材料制成的環形芯片，電流通過芯片時會產生磁場，放大電路用于放大磁通門的輸出信號，以便進行后續的處理和測量。
方波自激振蕩電路是一種能夠自行產生方波信號的電路，它通常由一個反饋電路和一個比較器組成；反饋電路用于將比較器的輸出信號反饋給比較器的輸入端，從而產生連續的方波信號。
將磁通門電流傳感器與方波自激振蕩電路結合起來，可以實現電流的測量和輸出方波信號。具體的電路連接方式如下：
1、將磁通門的輸入端連接到待測電流的通路中，使電流通過磁通門芯片。
2、將磁通門的輸出端接入放大電路，放大磁通門的輸出信號。
3、將放大后的信號輸入到方波自激振蕩電路的比較器的輸入端。
4、將比較器的輸出信號通過反饋電路反饋到比較器的輸入端，形成自激振蕩。
通過這樣的連接方式，當電流通過磁通門時，磁通門產生的磁場會引起磁通門的輸出信號變化，經過放大后輸入到比較器中，比較器根據輸入信號的大小產生高低電平的方波信號，再經過反饋電路的作用，形成連續的方波信號，通過測量方波信號的頻率和幅值，可以獲得電流的大小信息。
