本文討論了有刷直流電機的組成和功能，以及有關其使用的一些附加事實。有刷直流(B直流)電機有四個主要部分:定子、轉子、換向器和電刷。
1.定子包含永久磁鐵或電磁鐵，并保持靜止。
2.轉子，也稱為電樞，是電機的旋轉部分。
3.換向器是電機的一部分，用來連接轉子和電刷。
4.刷子與直流電源相連。

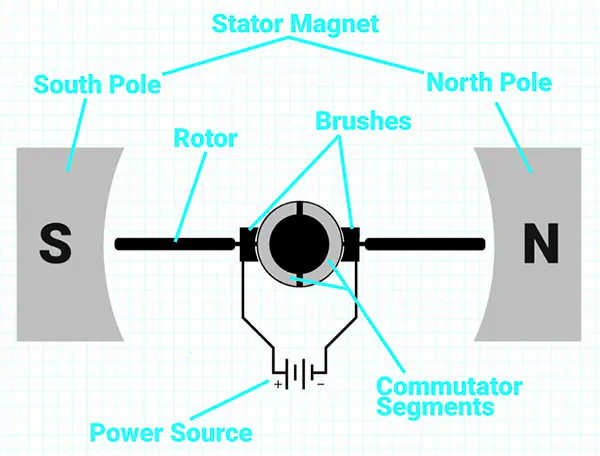

為了充分理解有刷直流電機的工作原理，讓我們來探討一種基本形式。這里顯示的是一個線圈(轉子)連接到一個換向器與一個活刷，并連接到一個電池，磁鐵(定子)對線的兩側。電池提供的能量將導線轉化為電磁鐵，與兩邊放置的磁鐵的磁場力相反。
隨著線圈的轉動，換向器的每一側最終都會接觸到對面的電刷，從而改變極性。當線圈的一側靠近吸引它的相反磁體時，就會發生這種變化，然后它交換極性，所以最初吸引它的磁體會排斥它。這允許旋轉繼續。但是，你可以想象，這個旋轉并不是很順利。為了使旋轉均勻穩定，轉子上增加了更多的線圈和換向器。
現在，由于電刷與換向器各部分的連續性斷開，反向(或極性相反)會出現電壓尖峰。如果相同的電壓源也連接到敏感的電子設備，這些尖峰信號將導致電噪聲，這將導致大問題。要解決這個問題，請為改變方向的電機增加一個雙向TVS，或者為只向一個方向旋轉的電機增加一個單向TVS，以降低噪音。
你的設備需要立即休息嗎？這可以通過將電機引線短接在一起來實現，有效縮短電機產生的功率，否則會使電機短時間運行。這個過程被稱為動態制動，它迫使電樞繞組靠在磁鐵上，阻止轉軸轉動。如果電機連接到具有巨大動量的負載，動態制動將導致電機變得非常熱，并可能燒壞電樞繞組。串聯一個大功率電阻有助于消除這個問題。
