微差壓傳感器就像壓力傳感器一樣是一個簡單的機電設備，它根據杠桿和反作用力的基本原理進行操作。它們主要用于感測工廠或系統中兩點之間的壓力差。傳感器中的三個基本元件以各種組合使用，以制造數百種差動和壓力傳感器，以適應各種工業應用。這些元素是：
1.由波紋管或膜片（金屬或好單性體）制成的傳感元件
2.用于確定范圍設定點的穩定單簧
3.可提供多種類型的速動微動傳感器(SPDT、DPDT等)
一、微差壓傳感器工作原理：
微差壓傳感器設計用于感測工廠中兩個壓力源之間的壓力差，以達到控制目的。當一個過程中來自兩個不同來源的壓力通過傳感膜片連接時，金屬或彈性體視情況而定，壓力差產生一個力，然后克服預張緊彈簧的力，并在比過程中移動平衡臂或實現啟動傳感器的微型傳感器所需的最小運動的機構。
高壓和低壓施加在特殊輪廓的傳感膜片的兩側。這種設計特征有助于消除由于面積差異而導致的錯誤，這通常是雙元件壓差傳感器中存在的常見問題。下面描述壓差傳感器的特定設計以說明操作原理。請注意，不同制造商的傳感器有多種變體，但基本操作原理保特不變。

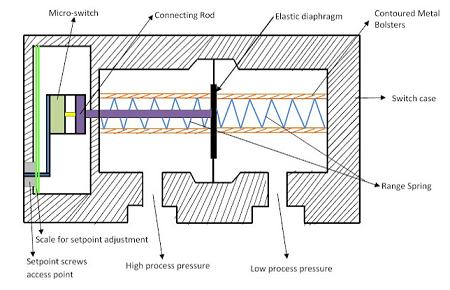

如上圖所示，高過程壓力和低過程壓力的壓力端口由彈性隔膜隔開。兩個端口之間存在的壓力差會導致膜片在測量范圍彈簧上發生軸向移動（測量行程）。與測量行程成正比的壓差通過一個摩擦力很小的連桿傳遞到微動傳感器的柱塞上。微型傳感器包含傳感器的電觸點。傳感器的電觸點將根據傳感器點或設定點啟動.彈性隔膜的輪廓金屬墊提供過壓保護。
二、如何校準和調整微差壓傳感器
傳感器點或設定點的調整是通過從微差壓傳感器外殼前面接近的設定點螺打進行的?？潭瓤梢韵鄬蚀_地調整傳感器點并指示瞬時調整的設定點。
總之，微差壓傳感器本質上是根據高壓端口和低壓端口之間的壓力差來工作的。然后，該壓力差轉換為軸向運動，該軸向運動用于根據微差壓傳感器的設定點書區動微動傳感器的觸點。
