電磁繼電器是根據電磁吸力原理工作的繼電器。它是一種利用磁鐵產生磁場的磁性開關。然后使用磁場來打開和關閉開關并執行機械操作。
電磁繼電器的種類按其工作原理，電磁繼電器主要分為兩大類。它們是：電磁吸引繼電器和電磁感應繼電器
電磁吸引繼電器的工作原理
在這個繼電器中，銜鐵被磁鐵的磁極吸引。施加在運動元件上的電磁力與流過線圈的電流的平方成正比。繼電器對交流電和直流電都有響應。對于交流電，產生的電磁力為
上述等式表明，電磁繼電器由兩個組件組成，一個與時間無關，另一個與時間相關，以兩倍的電源頻率脈動。這種雙電源頻率會產生可能損壞繼電器觸點的噪聲。
通過分離電磁繼電器產生的磁通，克服了雙頻供電的困難。這些通量同時作用，但在時間階段不同。因此，產生的偏轉力始終為正且恒定。通過使用具有相移網絡的電磁體或通過在電磁體的磁極上放置陰影環來實現磁通量的分裂。
電磁吸引繼電器是最簡單的繼電器類型，包括柱塞（或螺線管）、鉸接電樞、旋轉電樞（或平衡）和動鐵極化繼電器。所有這些繼電器如下所示。

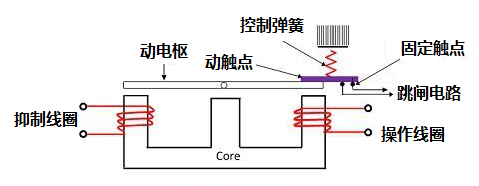

平衡梁繼電器-在這種類型的繼電器中，比較兩個量，因為產生的電磁力隨安匝的平方而變化。該繼電器的動作電流比低。如果繼電器設置為快速操作，那么它在快速操作時往往會超出范圍。
鉸接電樞繼電器通過添加永磁體，可以增加繼電器的靈敏度以進行直流操作。這種中繼器也稱為極化移動中繼器。
