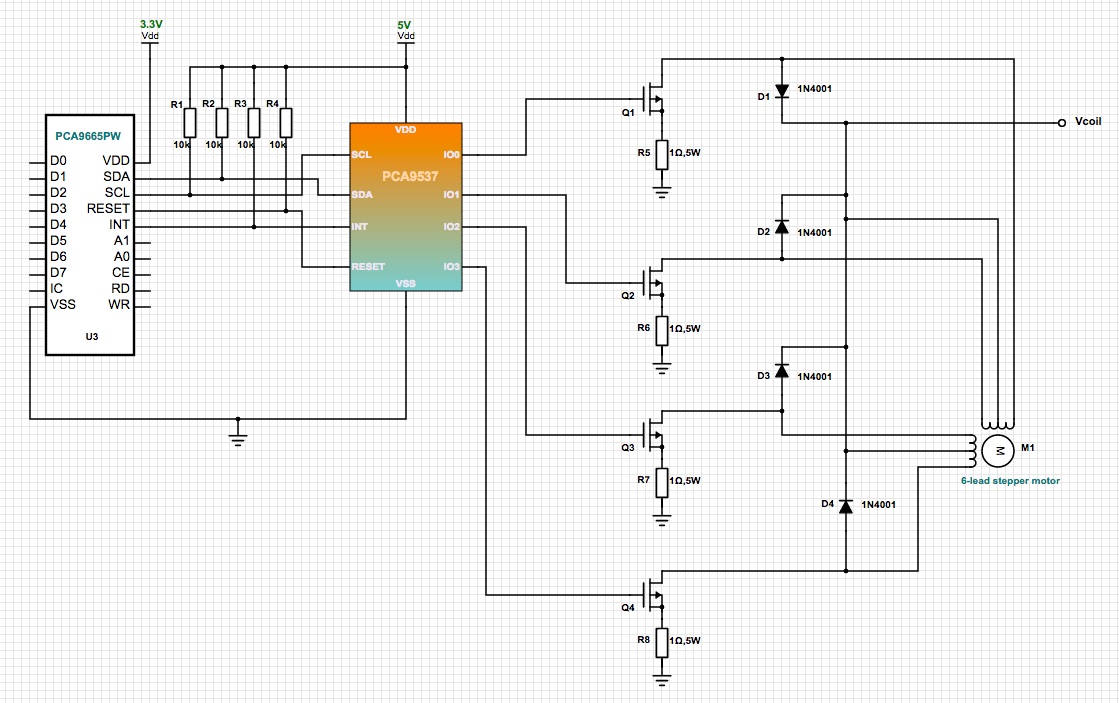

該單極步進電機驅動電路用于驅動額定電流為1.25A的12V單極步進電機。它使用PCA9537 IC，這是一款10引腳CMOS器件，可為I2C總線/SMBus應用提供4位通用I/O(GPIO)擴展以及中斷和復位。它由一個4位配置寄存器（輸入或輸出選擇）、4位輸入端口寄存器、4位輸出端口寄存器和一個4位極性反轉寄存器（高電平有效或低電平有效操作）組成。此外，該器件使用PCA9665 IC作為大多數標準并行總線微控制器/微處理器與串行I2C總線之間的接口，允許并行總線系統與I2C總線進行雙向通信。
本電路中使用的PCA9537圖騰柱GPIO具有固定的I2C總線從機地址92H。主機控制器的固件生成切換輸出所需的I2C字節序列，并在門輸入G1到G4處提供波形。波形類型將對應于用戶選擇的波形、兩相或半步驅動。脈沖的持續時間由主機控制器固件中實現的時間延遲控制。它顯示為各種波形的參考。PCA9537支持的最大I2C總線速度為400kHz。
當需要精確定位時，電機驅動器具有各種應用。此類應用用于保持或定位，如包裝機械，以及流體控制系統的閥先導級的定位。該設備增強了機器和其他簡單設備的性能，可以顯著支持工業和其他商業實體，使工作更容易。
