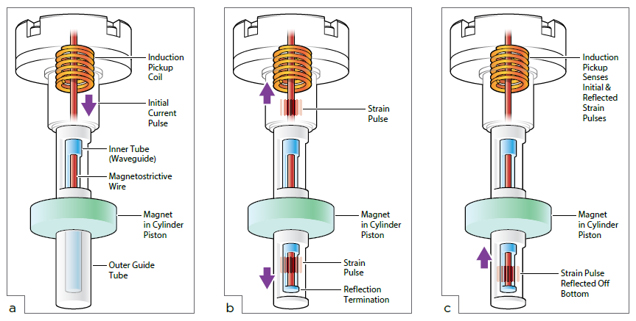

在一些位置傳感器中，電流脈沖沿特殊設計的波導中的磁致伸縮線發送（圖A）。
該電流脈沖與由可移動磁體組件產生的磁場的相互作用在導線上產生扭轉應變脈沖，該脈沖以聲速沿導線傳播（圖B）。
沿導線傳播的應變脈沖由LDT磁頭組件中的小型感應拾取線圈感應。通過測量電流脈沖發射和扭轉應變脈沖到達之間的時間，可高精度確定可移動磁體的位置（圖C）。
由于移動磁鐵放置在氣缸活塞的頂部，因此可以實現高精度的非接觸式位置傳感，傳感元件絕對不會磨損。通常，這就是信號的產生方式，在磁性位置傳感器的頭部中，信號被計算并傳輸到氣缸的控制器。
