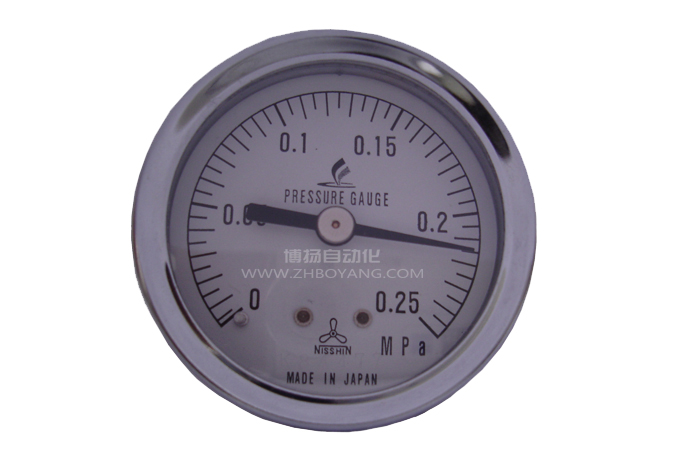

精密壓力表規格型號的含義
通用的意義有這些,但具體到不同的廠家還有不同的含意。在儀表型號表示中:Y表示壓力,Z表示真空或阻尼,B表示防爆或標準,J表示精密或矩形,A表示氨表,Ⅹ表示信號或電接點,ⅩC表示磁助電接點,P表示膜片,E表示膜盒,F表示防腐,N表示耐震,T表示彈簧管,B表示不銹鋼等等。
我們常用的有:YTF表示不銹剛精密壓力表"),YA表示氨用精密壓力表YⅩC表示電接點精密壓力表YZ表示真空精密壓力表YY表示乙炔精密壓力表,YO表示耐熱精密壓力表),YH表示氫氣精密壓力表")等等
YQ、YQF系列兩級壓力調節器主要適用于輸入壓力需要精密控制和調整的分析儀器、環保儀器設備、電力工業、以及其它儀器和設備還適用于無腐蝕性(YQ系列)或有腐蝕性(Y￠F系列)的純氣及標準混合氣體,對鋼瓶氣體的高壓氣源進行精密調節后,送入儀器設備。
一、壓力表規格型號主要技術參數
1、型號及參數
技術參數/型號YQ-1 YQ2 YQ3 YQ4 YQ-5 YQF-1 YQF-2 YQF-3 YQF-4 YQF-5
輸入精密壓力表量程(Mpa)0~25，0~25，0~25，0~25，0~25
輸出精密壓力表量程(Mpa)0~0.6，0~0.16，0~4，0~0.25，0~1
精密壓力表等級2.5 2.5 2.5 2.5 2.5
輸入壓力(Mpa);8.5≤185≤185≤185≤185
輸出壓力(Mpa)≤0.45≤0.12≤3≤02≤0.,75
額定流量(m3/h)0.6 0.06 1 0.2 0.6
2、穩定性:
氣源壓力在5~15MPa范圍內,進口壓力每變化1MPa,出口壓力的變化不大于7*104MPa
3、流量特性:
在進口壓力大于2MPa時,調節流量在額定范圍內變化,輸出壓力變化不大于輸出精密壓力表測量上限時的6%
4、安裝連接
a.入口端:G58"(左、右旋),W21.8514牙寸(左、右旋)
b.,出口端:M10*1;M8*1軟管接頭等
二、壓力表規格型號適應氣體
?。?）YQ系列
H2、O2、N2、CH4、CO、CO2、He、Ne、A等非腐蝕性氣體
?。?）YQF系列
NH3、SO2、H2S、HCL、NO等腐蝕性氣體
產品名稱:丙烷精密壓力表產品型號:YW-60
產品名稱:氬氣表產品型號:Yar-60/100
產品名稱:氫氣精密壓力表產品型號:YQ60
產品名稱:乙炔精密壓力表產品型號:YY-60/100/150
產品名稱:二氧化碳表產品型號:YC-60/100
產品名稱:氧氣精密壓力表產品型:YO-60/100/150
