負阻抗變換器電路圖和作用是什么？

　　負阻抗變換器(negative-impedance convertor,簡記為NIC):能將一個阻抗(或元件參數)按一定比例進行變換并改變其符號的一種二端口元件.

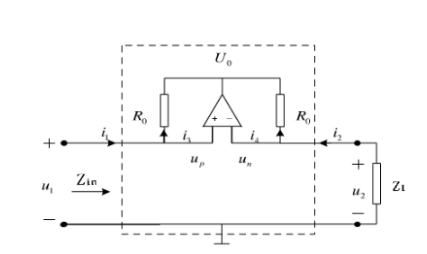

　　負阻抗變換器的作用：1、負阻抗襲變換器和無源RLC可做串并聯連接，以改變阻抗大小及性質。2、負阻抗變換器可做逆阻抗變化器。3、負阻抗變換器可構成具有負電阻的電壓源。負阻抗變換器是一個運算放大器構成的電流反向型負阻抗變化器，負阻抗變換器的電路圖：
