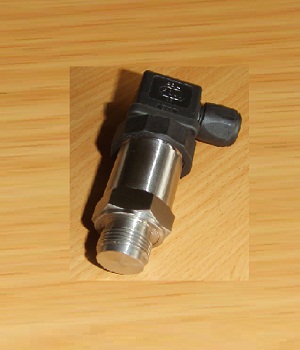

高精度壓力傳感器的壓力轉換電路的分析由于應用和壓力范圍的差異，高精度壓力傳感器具有各種結構。對于具有隔膜結構的產品，將應變計連接到壓敏隔膜上，并檢測壓力以改變電阻值。實際的壓力傳感器是通過應變儀連接的電橋，其中添加了各種補償電阻器。它是用來調節電橋的平衡電阻的，通常約為1。它是零溫度特性的補償電阻，通常小于1。為了補償靈敏度的溫度特性的電阻，通常是和一些。被添加。要調節額定輸出的電阻，通常為幾K。為輸入電阻值調節電阻，通常為幾K。
使用壓力傳感器來測量和控制壓力。電橋的輸出電壓僅為MV電平，難以直接使用。必須設計一個信號調節電路來處理和放大傳感器信號。
1.橋式電壓電路
如果在一端施加正電壓，在另一端施加負電壓，則可以獲得正輸出電壓，并且一端可以負輸出電壓。由于輸出電壓與電橋電壓成正比，因此，如果電壓增加，則放大器電路本身的長漂移將增加，這受應變儀的允許功耗限制。因此，電橋電壓不應超過6V。
2.橋平衡電路
在一般的橋中，由于不可避免地會有偏差，因此在無壓力時會有輸出電壓，通常該值約為。必須使用壓力校正裝置和恒溫浴以確保正確的特性。
3.放大電路
使用輸出電壓靈敏度作為壓力傳感器，并且電橋電壓為5V，此時，放大電路的輸入電壓（即電橋輸出電壓））為：
如果在環境溫度變化時將輸出電壓控制在額定輸出范圍內，則放大器電路的允許輸入將轉換為漂移。通過選擇失調電壓溫度和系數的一致性，這個值相對容易實現。
